製作插圖
預估時間: 10 分鐘
還記得老師曾經指定你閱讀一整大章的課本內容嗎?你翻著那段指定的課文,心裡懇求著……沒錯,要有圖!看插圖總是比讀文字有趣多了。事實上,當我們在閱讀技術內容時,大多數的大人其實就像小孩一樣——依然期待圖片,而不是一大堆文字。
圖 1. 好的圖像能以文字無法達到的方式吸引讀者。 來源:Nirmal Dulal CC BY-SA 4.0
根據 Sung 和 Mayer(2012 年)的研究,不論圖像品質好壞,只要有圖,讀者對文件的好感就會提升;但只有具有教學功能的圖像,才真正有助於學習。本單元將提供幾種方法,幫助你製作出真正「勝過千言萬語」的圖表。
先寫圖說
在製作插圖之前,先寫出圖說,往往會很有幫助。接著再依照圖說的內容,設計最能呈現其意義的圖像。這樣的流程可以幫助你確認插圖是否符合原本的目的。
一個好的圖說應該具備以下幾個特點:
- 簡潔扼要:通常只需要幾個字就夠了。
- 說明重點:讀者看完這張圖後,應該記住什麼?
- 引導讀者聚焦:尤其當照片或圖表包含大量細節時,圖說可以幫助讀者掌握重點。
注意: 依照慣例,圖說通常放在圖表的下方。
練習
目標讀者:正在修習「資料結構導論」課程的資工系大學生。
請看以下三張圖,每一張都使用了相同的圖說。
圖說 A. 單向鏈結串列的節點會儲存資料內容,以及指向下一個節點的參考。
圖說 B. 單向鏈結串列的節點會儲存資料內容,以及指向下一個節點的參考。
圖說 C. 單向鏈結串列的節點會儲存資料內容,以及指向下一個節點的參考。
上述三張圖中,哪一張最能清楚表現其圖說?
- 圖 A 很差。鏈條看起來漂亮,但沒有提供任何資訊。而且這條鏈還錯誤地暗示單向鏈結串列同時指向前後節點。

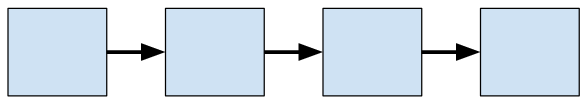

- 圖 B 還可以。插圖幫助學生理解第一個節點指向第二個,第二個節點指向第三個,依此類推。但雖然圖說提到節點包含內容和指標,這張圖只顯示了指標,卻沒有呈現內容。
- 圖 C 是最佳且最具教學意義的選擇。插圖清楚區分每個節點的內容部分與指標部分。
限制單張圖中的資訊量
很少有智力活動能像欣賞一幅優秀畫作那樣令人滿足,隨著時間推移,逐步發掘出層層的洞見與意涵。人會花大錢專程到世界各地的美術館去做這件事。
圖 2. 你會很樂意細細品味這幅梵谷的畫作。
來源:Portrait of Pere Tanguy By Vincent van Gogh - Musée Rodin Public domain
相較之下,像以下這種高度複雜的技術插圖,往往會讓大多數讀者感到卻步:
圖 3. 複雜的方塊圖會讓讀者感到負擔過重。
就像你會避免使用過長的句子一樣,也要盡量避免視覺上的冗長複雜。一般原則是:不要在單一圖表中放入超過一段文字量的資訊。(或者採用此規則:避免使用需要超過五個重點項目才能解釋清楚的插圖。)我聽到你心裡想說:「但真實世界的技術系統通常比圖 3 更複雜得多。」你說得沒錯,不過你也不會期望用一段文字就能解釋清楚現實中複雜的系統。
將視覺雜亂化繁為簡、變得有條理且有幫助的秘訣,是把複雜系統拆解成子系統,就像下面這張圖所示:
圖 4. 一個複雜系統被拆解成三個子系統。
在展示「整體架構」之後,請分別提供各個子系統的獨立插圖。
圖 5. 複雜系統中某個子系統的詳細展開圖。
另一種做法是,先從簡單的「整體架構」(big picture)開始,然後在後續的每張插圖中逐步展開細節。
聚焦讀者注意力

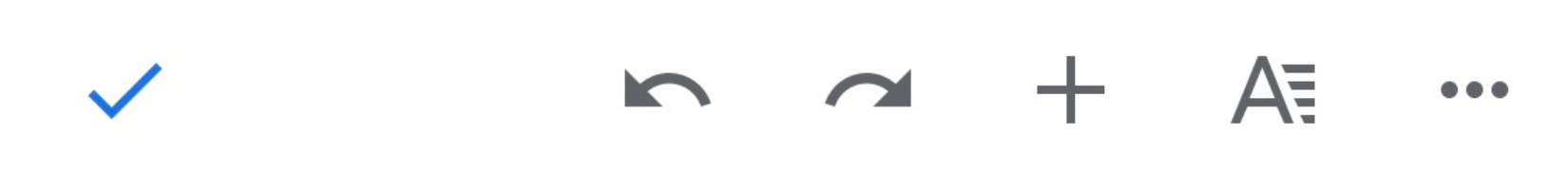

當面對像以下這種複雜的截圖時,讀者往往難以判斷哪些部分是重點:
圖 6. 讀者不知道該聚焦在哪裡。

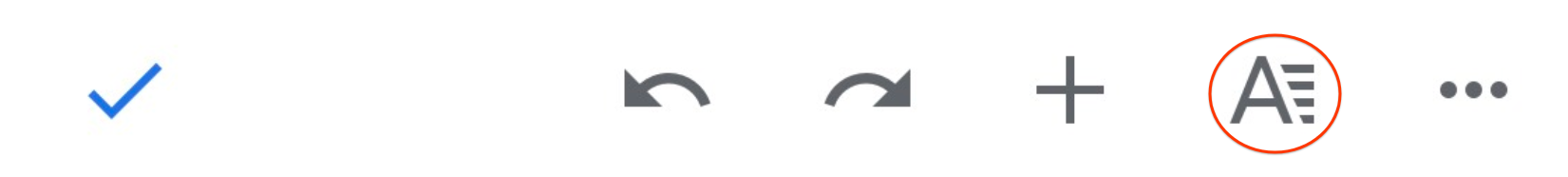

加入視覺提示,例如下面圖中的紅色橢圓,有助於引導讀者聚焦截圖中的重點區域:
圖 7. 讀者會聚焦在打破既有模式的形狀上。
標註(Callouts) 是另一種引導讀者注意力的好方法。對於照片或線條圖來說,註解能幫助我們的視線精準落在重點位置。標註通常比冗長的文字說明更有效,因為它們直接聚焦在圖中最重要的部分。這樣你在解說時,就能直接針對圖表的相關區域說明,而不用花時間描述你在講的是圖的哪一部分。
如以下範例圖,標註與箭頭能迅速引導讀者理解該部分的用途。
圖 8. 標註能引導讀者的視線。
來源:NASA / JPL-Caltech / University of Arizona [Public domain]
繪圖就是重繪
就像寫作一樣,插圖的第一版很少能一次到位。你需要不斷修改,讓圖像內容更清楚。在修訂插圖時,可以問自己以下幾個問題:
- 我可以怎麼簡化這張圖?
- 這張圖是否應該拆成兩張或更多簡單的圖?
- 圖中的文字好閱讀嗎?文字與背景的對比是否足夠清楚?
- 這張圖的重點是什麼?
舉例來說,可以參考倫敦地鐵圖的演進過程。1931 年以前的地鐵圖是按照實際比例繪製的,包含地面道路,地鐵線也隨著軌道彎曲而彎曲。
圖 9. 1908 年按比例繪製的倫敦地鐵圖,包含地面道路。 來源:[Public domain]
1931 年,Harry Beck 開創了一種全新的大眾運輸地圖風格。他的設計大幅簡化了舊有地圖,移除了地面標示與比例尺,轉而專注於地圖使用者真正關心的事情:如何從 A 站到 B 站。即使 1931 年的地圖已經獲得成功,Beck 仍在接下來多年持續修改圖表,使其更加簡潔明瞭。看看現在的地鐵圖,儘管新增了許多路線與車站,整體設計仍大致延續 Beck 的風格。
練習
請看以下這張原始插圖:
圖 10. 一張複雜的圖表。
上述圖表的重點應該是:
對於遞迴解法,在
return
敘述中呼叫函式本身,直到達到基礎情況為止。
圖表的複雜性是如何掩蓋這個重點的?你可以如何解決這些問題?
這張圖表可能存在以下幾個問題:
問題:亮色過於搶眼,轉移了讀者對圖表其他部分的注意力。
解決方式:謹慎選擇色彩,避免讓顏色主導整張圖表。問題:圖表的色彩對比不足,對於視力較弱或某些色盲使用者來說,可能難以辨識。
解決方式:移除不必要的色彩使用,並確保所用顏色符合標準的色彩對比建議。問題:箭頭指向雙向,讓圖表的流程方向變得不清楚。
解決方式:將箭頭分成兩組,一組表示函式的呼叫過程,另一組表示函式的回傳過程。
此外,這張圖表中還有其他未被指出的問題。
以下是一張改良後的插圖:
圖 11. 前述圖表的簡化版本。
你在改良後的插圖中看到了哪些缺點?
以下是仍然存在的兩個缺點:
- 這張圖仍然過於複雜,解釋它可能需要超過一段文字。可以考慮移除多餘資訊或增加說明標籤,以簡化理解。
- 雖然將箭頭分開有助於呈現函式何時呼叫與回傳資料,但回傳箭頭若能加上標籤說明回傳值內容,會更有幫助。
繪圖工具
市面上有許多繪製圖表的選擇,以下三款是免費或提供免費方案的工具:
欲在文件中使用從這些工具匯出的圖片時,通常建議匯出為可縮放向量圖形(SVG)格式。SVG 格式能依據空間大小調整圖像比例,不論尺寸如何,都能保持高品質。
下個單元: 建立範例程式碼
